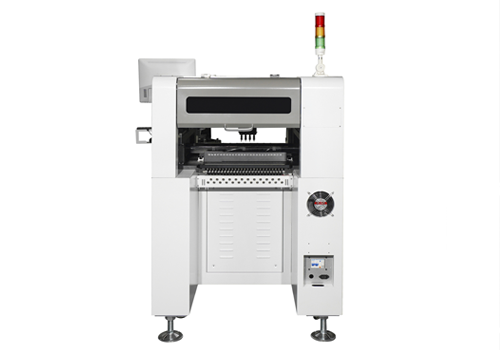

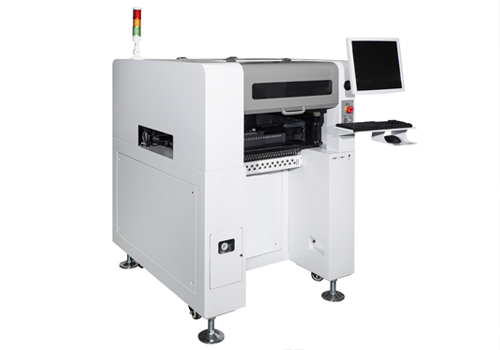

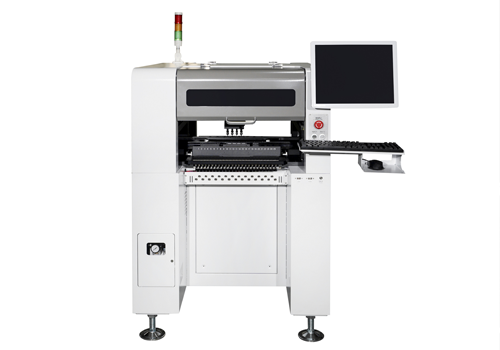

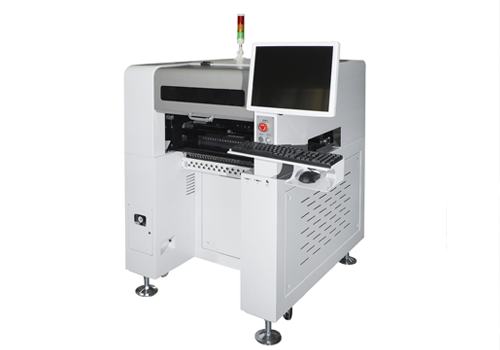

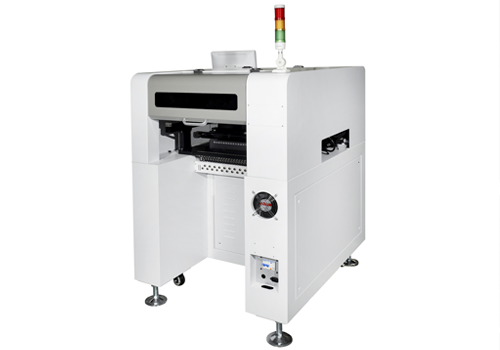

轻量型四头立式贴片机 —— HW-T4-44/50F

IC料盘数量

48个

喂料器数量

50位/44位（以8mm飞达为准）

定位精度

0.01mm

重复贴装精度

0.02mm

贴片速度区间

5000-8000Pcs/h

贴装元件的范围

阻容，芯片，灯珠等

PCB贴装面积

350*190mm /  350*260mm

喂料器

电动飞达，气动飞达，震动飞达，IC托盘等

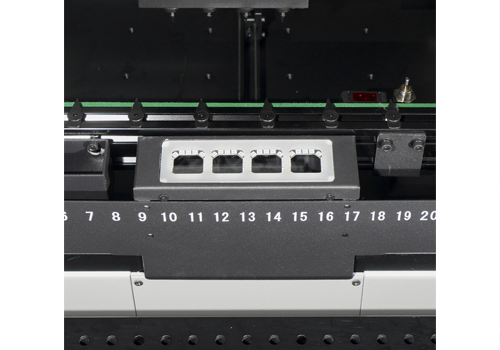

识别设备

1部MARK相机，4部高速识别相机，1部高精密相机

贴装原件高度

≤7mm

识别方式

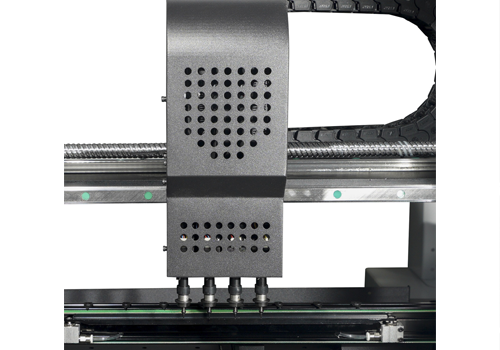

4头同时识别，同时取料

PCB传送模式

默认从左到右进板，支持两侧接驳功能

MARK点支持

手动/全自动定位

编程方式

手动PCB坐标文件导入后自动编程

运动系统

华维国创运控系统

XY*大行程

629mm*679mm

XY驱动轨道

直线导轨+滚轧/研磨丝杆

XY运动模式

智能曲线加减速直线联动，自带直线插补算法

控制主机

Intel高性能处理器工控主机

轨道调节方式

电动

吸嘴缓冲范围

4.5mm

Z轴*大行程

20mm

元件角度支持

±180°

驱动电机

交流伺服电机

驱动系统

高速DSP驱动

气源要求

油水分离装置，不低于50L，灰尘过滤及气压稳定装置等。（台式不含油水分离器）

吸嘴真空源

双线圈真空发生器（含有真空破坏高速通断）

真空机制

主动式破坏的高速大流量真空发生器

气源压力

0.5-0.6mp

操作系统

基于windows系统，自主研发SMT智能操作系统

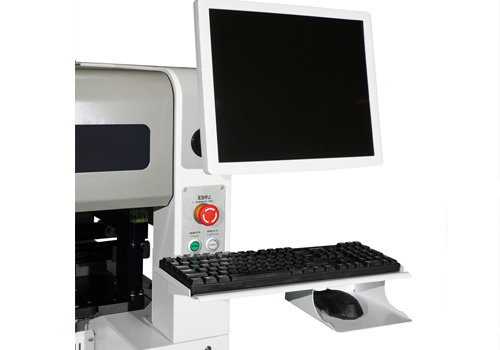

视觉显示器

17寸工业控制显示器

电缆

耐磨柔性电缆（1000万次）

电源

220V 50/60Hz

平均功率

400W

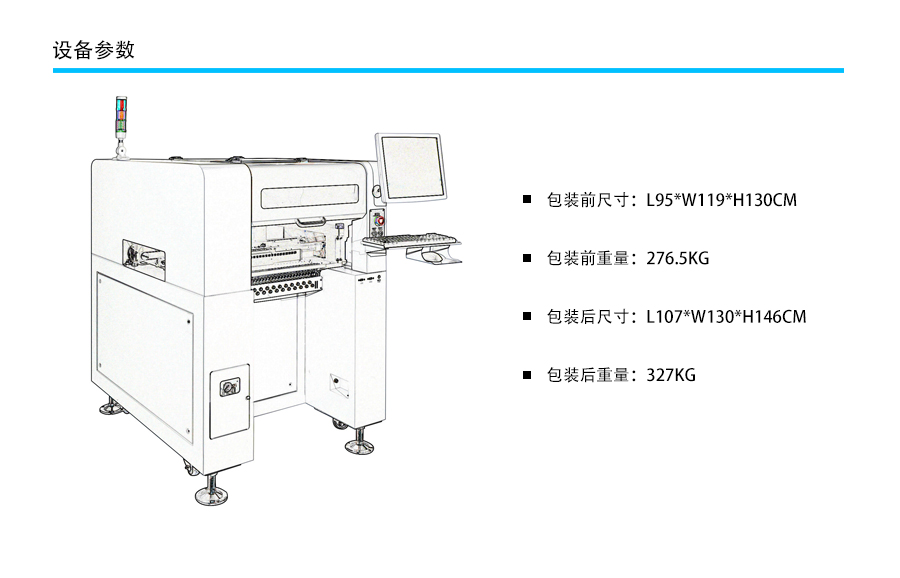

外形尺寸

立式 900*1140*1340mm 1100*1540*1340mm包装后）

设备重量

 (立式)280kg
